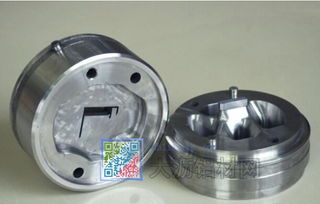

在铝材挤压生产中，模具是决定产品质量、生产效率和成本控制的核心要素。科学、规范地使用和维护模具，不仅能延长其使用寿命、降低生产成本，还能确保产品尺寸精度和表面质量稳定。以下是挤压模具使用过程中的关键注意事项。
一、使用前的准备与检查
- 模具验收与核对：新模具或返修模具上机前，必须严格核对图纸与模具编号，检查模孔尺寸、工作带、空刀、焊合室等关键部位是否符合要求，并使用专用量具进行尺寸校验。
- 彻底清洁与预热：安装前需使用专业清洗剂或超声波设备彻底清除模具型腔内的油污、铝屑和异物。模具必须在专用加热炉中缓慢、均匀地预热至工艺温度（通常比铸锭温度低30-50℃），以避免急热产生的热应力导致开裂。
- 检查配套组件：确保模具与模垫、模套、支承环等配套部件配合良好，无损伤或变形，安装面平整干净。
二、生产过程中的规范操作
- 正确的安装与对中：将预热好的模具平稳装入挤压机，确保模具中心与挤压筒、挤压杆中心对正。紧固螺栓时需对角均匀施力，防止因受力不均导致模具变形或漏铝。
- 遵循科学的工艺规程：
- 温度控制：严格控制模具、挤压筒和铝棒的温度在工艺窗口内，避免温度过高加剧模具磨损，或温度过低导致挤压力激增甚至“闷车”。
- 速度控制：根据合金牌号、断面复杂程度，采用合理的挤压速度。初始速度宜慢，待出料平稳后再提速，避免瞬间高压冲击模具。
- 润滑与冷却：在非工作带部位合理使用专用润滑剂，减少摩擦。对于复杂断面或高精度产品，需采用模面氮化处理或配备模面冷却系统（如气淬或雾化水冷），以降低模具工作带温度，维持其硬度。
- 过程监控与首检：挤压出的第一根型材必须进行全面的尺寸、形位公差和表面质量检查，确认合格后方可批量生产。生产过程中需定时抽检，及时发现问题。
三、使用后的维护与保养
- 及时卸模与清理：生产结束后，应在模具保持一定温度时及时卸下。趁热采用专用工具（如铜铲）和碱性溶液彻底清除模孔内的铝残留，严禁暴力敲打或硬物刮伤工作带。
- 专业化的检验与修复：清理后，需对模具进行全面的无损检测（如肉眼放大镜观察、渗透探伤等），检查工作带是否磨损、龟裂、塌角。对于轻微缺陷，应及时进行抛光、打磨等修复；对于严重损伤，需返修或重新氮化处理。
- 规范的存放管理：修复保养后的模具，需涂抹防锈油，并放入干燥、恒温的专用模具库房，按规格型号分类上架存放，做好使用记录台账，避免磕碰和锈蚀。
四、关键风险防范
- 杜绝“带病作业”：严禁使用存在明显裂纹或严重磨损的模具，以防发生模具碎裂或压塌等安全事故，并导致挤压设备损坏。
- 严防“过载挤压”：不得为追求产量而超规格（如使用过小挤压筒）、超压力使用模具。
- 建立寿命管理档案：为每套模具建立“病历卡”，记录其挤压吨位、出材米数、维修历史等信息，为模具的报废和周期性维护提供科学依据。
铝挤压模具的管理是一项系统工程，贯穿于生产全过程。通过实施精细化的预处理、规范化的过程控制和专业化的后期维护，方能最大化挖掘模具潜力，为高品质、高效率、低成本的铝挤压生产奠定坚实基础。
